智能余壓控制系統工作原理及應用于消防排煙的介紹

2022-05-23

智能余壓控制系統的主要構成余壓探測器余壓控制器，余壓監控器主機(消防中心)，泄壓閥執行器。而它的用途就是監測建筑高壓區（前室、樓梯間）與走道之間的余壓值，將信號傳遞給余壓控制器，從而控制風機旁通閥，來實現壓差值處于相關規范規定的正常范圍。

智能余壓控制系統

智能余壓控制系統的目的是阻止煙霧擴散，順利打開逃生門，且在逃生過程中遲可能不因過多煙霧吸入，保護人員安全。

而智能余壓控制系統根據相關規范要求如下所示:

一、《建筑設計防火規范》（GB50016-2014）摘要：

8.5.1建筑的下列部位應設置防煙設施；

1) 防煙樓梯間；

2) 消防電梯間前室或合用前室；

3) 避難層（間）、避難走道；

二、《建筑防煙排煙系統技術標準》（GB51251-2017）摘要：

3.4.4機械加壓送風量應滿足走廊至前室樓梯間的壓力呈遞增分布，余壓值符合下列規定：

1）前室、封閉避難間（層）與走道之間的壓差應為25pa~30pa；

2）樓梯間與走道之間的壓差為40pa~50pa；

3）當系統余壓值超過最大允許壓力差時應采取泄壓措施。

5.1.4機械加壓送風系統宜設有測壓裝置及風壓調節措施。

5.1.5消防控制設備應顯示防煙系統的送風機、閥門等設施的啟閉狀態

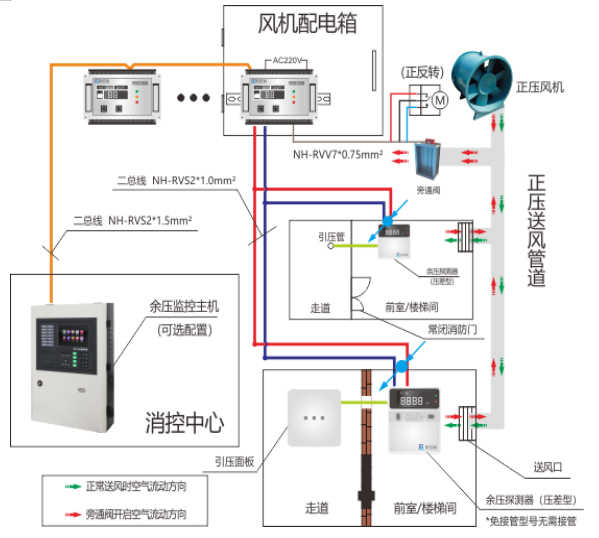

智能余壓控制系統的工作原理圖

從上圖我們可以了解到智能余壓控制系統的工作原理：

1，當發生火災時，消防控制模塊將開啟著火層前室及相鄰兩層前室送風口，啟動前室及樓梯間正壓風機，為前室和樓梯間送風。

2， 余壓監控系統通過余壓探測器實時監測余壓值(前室/走道或樓梯間/走道氣壓差值)，當余壓值超過報警設定值(前室30Pa, 樓梯間50Pa)，余壓探測器將發出報警信號，同時聯動余壓控制器控制旁通閥開啟，減少正壓風機前室或樓梯間的送風量，降低前室或樓梯間余壓值。

3，當余壓值恢復到合理范圍（前室：25~30Pa，樓梯間：40~50Pa），旁通閥停止開啟，并保持開啟角度，維持送風量與泄壓風量平衡。

４，當余壓值低于最小值(前室25Pa, 樓梯間40Pa)，旁通閥關閉，增加送風量，以保證前室或樓梯間始終處于規范規定的余壓值合理范圍。
