歐姆龍MOS FET繼電器的特點與應用

2017-11-29

歐姆龍MOS FET繼電器的特點：

特點1

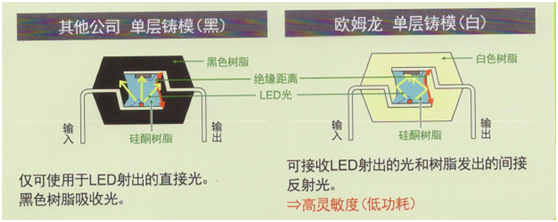

歐姆龍MOS FET繼電器白色封裝實現高靈敏度（低功耗）！

歐姆龍的MOS FET繼電器為了實現高靈敏度而在多種機型中采用了白色樹脂。

特點2

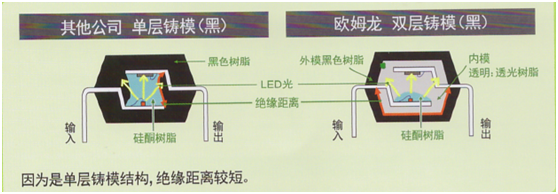

歐姆龍MOS FET繼電器黑色封裝實現高絕緣！

歐姆龍MOS FET繼電器高絕緣型雖然采用了黑色樹脂，但由于是雙層鑄模構造，因此可確保較長的絕緣距離，實現了高絕緣性。DIP、SOP系列產品新增黑色封裝，DIP：支持AC5000V；SOP：支持AC3750V

特點3

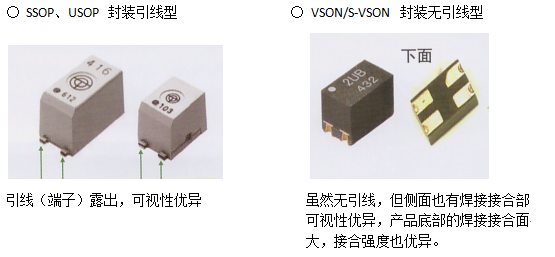

歐姆龍MOS FET繼電器小型封裝也可實現優異的焊接性！

選型的3個要點

要點1：注意電壓值和電流值

“負載電壓”、“連續負載電流”的數值為最大值。特別需要注意AC負載的情況。

例）商用電壓AC100V（有效值）時--最大值141V以上

要點2：浪涌電流負載

浪涌電流的標準：連續負載電流*3倍（100ms）內可用。

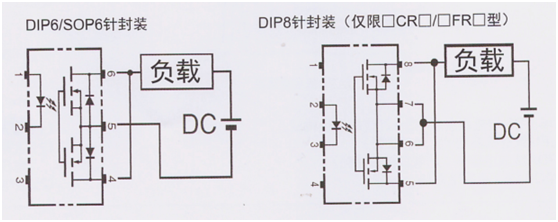

要點3：C連接下電流容量2倍（DC負載時）

可進行C連接（2個MOS FET元件并聯連接）的機型，可開關正常連續負載電流2倍的電流。

歐姆龍MOS FET繼電器應用案例

○ FA/工業設備：機床、定制電源、FA設備（PLC、溫度調節、定時器）

功能	特點	推薦型號
狀態輸出各種信號輸出	通用	G3VM-61G1/VY2 G3VM-351G/351VY G3VM-351A/D
小型螺線管式電磁閥、小型電機的電源切換外部輸出	高容量	G3VM-41GR8/61GR○ G3VM-○BR/DR G3VM-○CR○/○FR○ G3VM-○HR/61HR1
小型螺線管式電磁閥、小型電機的電源切換外部輸出	高絕緣	G3VM-○AY/DY/AY1/DY1
