磁保持繼電器的運用原理介紹

2017-09-08

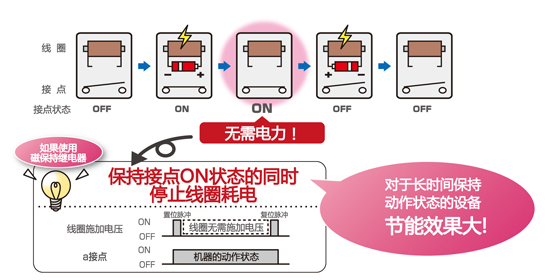

在介紹磁保持繼電器時，我們首先要了解什么是磁保持功能？磁保持是線圈通電時，接點處于ON或者OFF狀態，即使切斷線圈電壓仍能保持該狀態的功能。在設備的動作狀態下，停止線圈耗電，實現節能。

磁保持繼電器最大的特點是脈沖驅動、微功耗、過電流能力強，適用于各種預付費、自動控制系統、程序控制電路中，比如:預付費電能表、太陽能儲能設備控制、路燈自動控制開關、智能面板、無停電電源裝置等領域。

很多人認為用了復合開關就是動態補償了。其實，山特UPS電源對復合開關的認識有誤，是不對的。復合開關實際上是可控硅與磁保持繼電器并聯的一種新型開關，是電子技術與接觸器結合的產品。

其工作原理是開關要接通時，可控硅先接通，可控硅接通后繼電器跟著接通。磁保持繼電器接通后可控硅就被短路了，控制信號就將可控硅斷開，此后一直工作。線路斷開時類似，可控硅先接通（此時仍然在接通狀態），然后斷開，完全斷開后，可控硅再斷開。

因為可控硅通、斷的時點可以精確控制，并達到防偽包裝流通、斷的理想狀況，從而在通、斷時避免了浪涌電流的產生；磁保持繼電器的通、斷，都是在可控硅工作時進行的，觸點幾乎是在零電壓下通、斷的，所以觸點上就不會產生的火花，解決了打火問題。
